Handsteuerventil 40L/min 2-Fach 2xDW + Joystick 1 Knopf + 2x Bowdenzüge + Umschaltventil 6/2 12V - HT24

Die Zusammensetzung des Sets:

• Monoblockventil 2-fach 40L/min 2xdoppeltwirkend, hergestellt von Hydrotechnik24.
• Joystick mit Kugeln 1-Knopf (Anschluss möglich des Umschaltventil 6/2)
• zwei Bowdenzüge, Länge - nach Auswahl
• Umschaltventil 6/2 50L/min 12V

Anwendung:

Das Set ist an verschiedene Maschinentypen angepasst, wie: Landmaschinen, Traktoren, Frontlader, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte, bei denen die Effizienz der Hydraulikpumpe nicht überschreitet 40L/min.

Monoblockventil:

• Maximaler Durchfluss bis zu 40 L/min.
• Steuerung von doppeltwierkenden Hydraulikzylindern.
• Es wird empfohlen, den Steuerblock mit Bowdenzüge und Joystick zu steuern.
• Garantie: 2 Jahre

Steuerung:

Die beiden Dreistellungs-Schieber (1 - 0 - 2) mit Federrückstellung, d.h. sie kehren von selbst in die Neutralstellung zurück.

• Neutralstellung 0 (Bowdenzüge ist locker), die Kolbenstange des Hydraulikzylinders steht - das Öl geht zum Überlauf.
• Arbeitsstellung 1 (Bowdenzüge zieht den Schieber), die Zylinderkolbenstange fährt aus.
• Arbeitsstellung 2 (Bowdenzüge drückt den Schieber) die Kolbenstange des Hydraulikzylinders fährt ein.

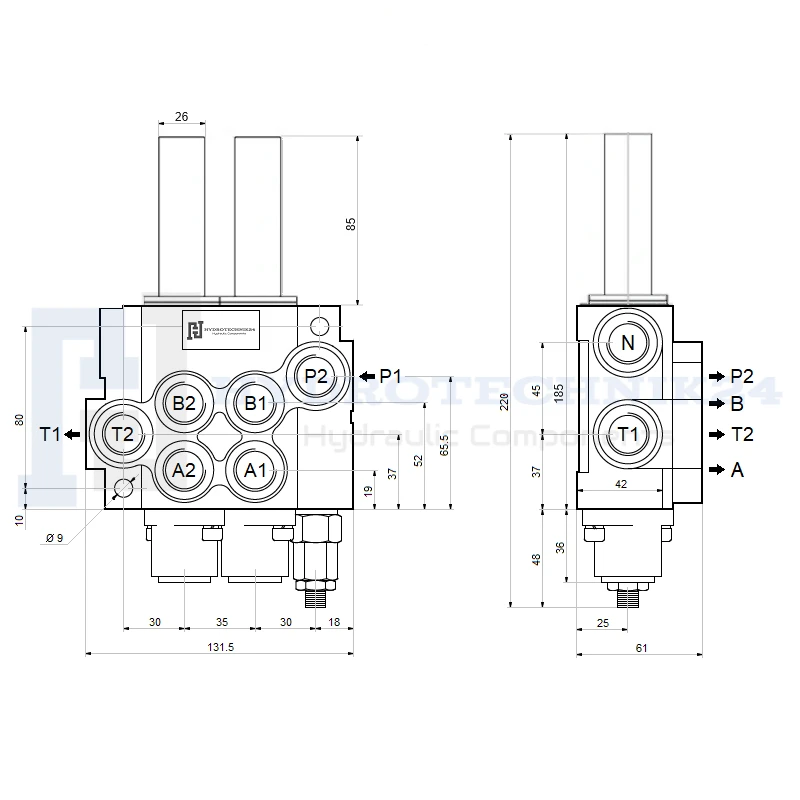

Verbindung:

• Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
• Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
• Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
• Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde

Druckbereich:

• Maximaler Druck auf die Versorgung: 250Bar
• Maximaler Druck am Rücklauf: 50Bar
• Maximaler Druck auf den Abschnitten: 300Bar
• Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C

Joystick:

Angepasst für die mechanische Steuerung von zwei Abschnitten im Hydrauliksteuerventil. 1-Taste und elektrischer Ausgang. Konstruktionselemente in Aluminium, Gehäuse aus starkem Kunststoff. Europäische Produktion von NIMCO, 2 Jahre Garantie.

Bowdenzüge:

• Länge - nach Auswahl
• Das Ende der Zeile auf der Joystick-Seite: Kugeldurchmesser 14 mm und Durchmesser des glatten Körpers 14 mm
• Das Kabelende von der Verteilerseite: Spannglied mit Gewinde M6x1,5 und Gewindekörper M16x1,5.

Umschaltventil 6/2:

• Stromversorgung Gleichstrom (DC) 12V
• Versorgung von der Monoblockventil (P1, P2): BSP 1/2'' Innengewinde
• Ausgang zum Hydraulikzylinder Nr. 1 (A, B): BSP 1/2'' Innengewinde
• Ausgang zum Hydraulikzylinder Nr.2 (C, D): BSP 1/2'' Innengewinde
• Maximaler Versorgungsdruck: 210 Bar
• Maximaler Druck am Rücklauf: 50 Bar
• Maximaler Druck auf den Abschnitten: 250 Bar
• Zulässige Umgebungstemperatur: -40 C bis +60 C
• Zulässige Öltemperatur: -15 C bis +80 C
