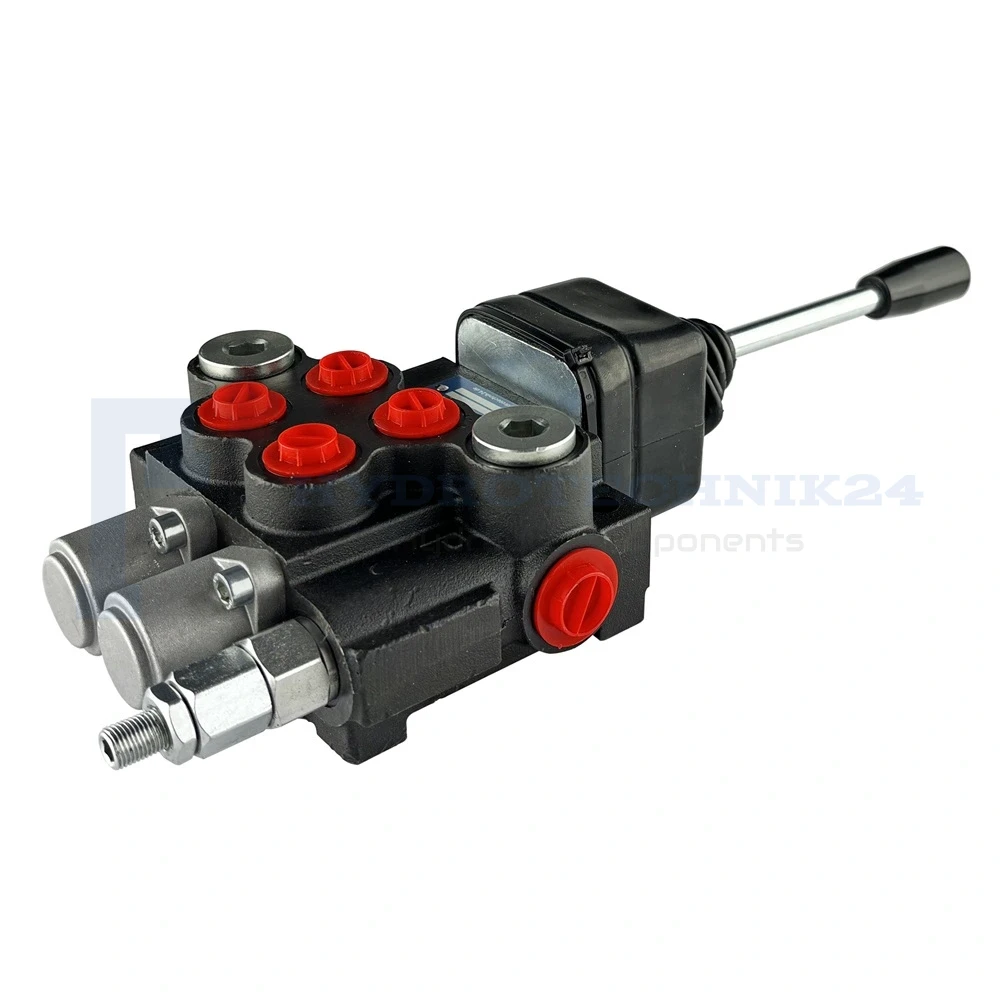

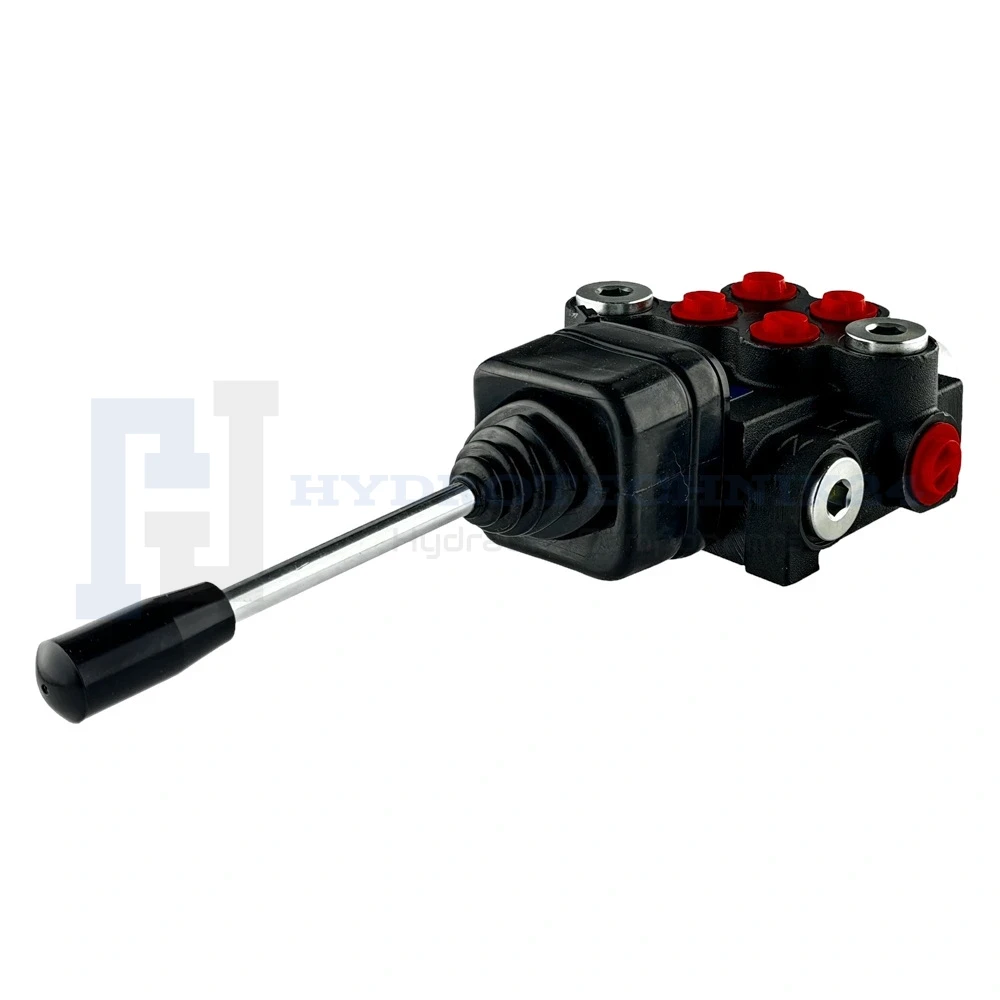

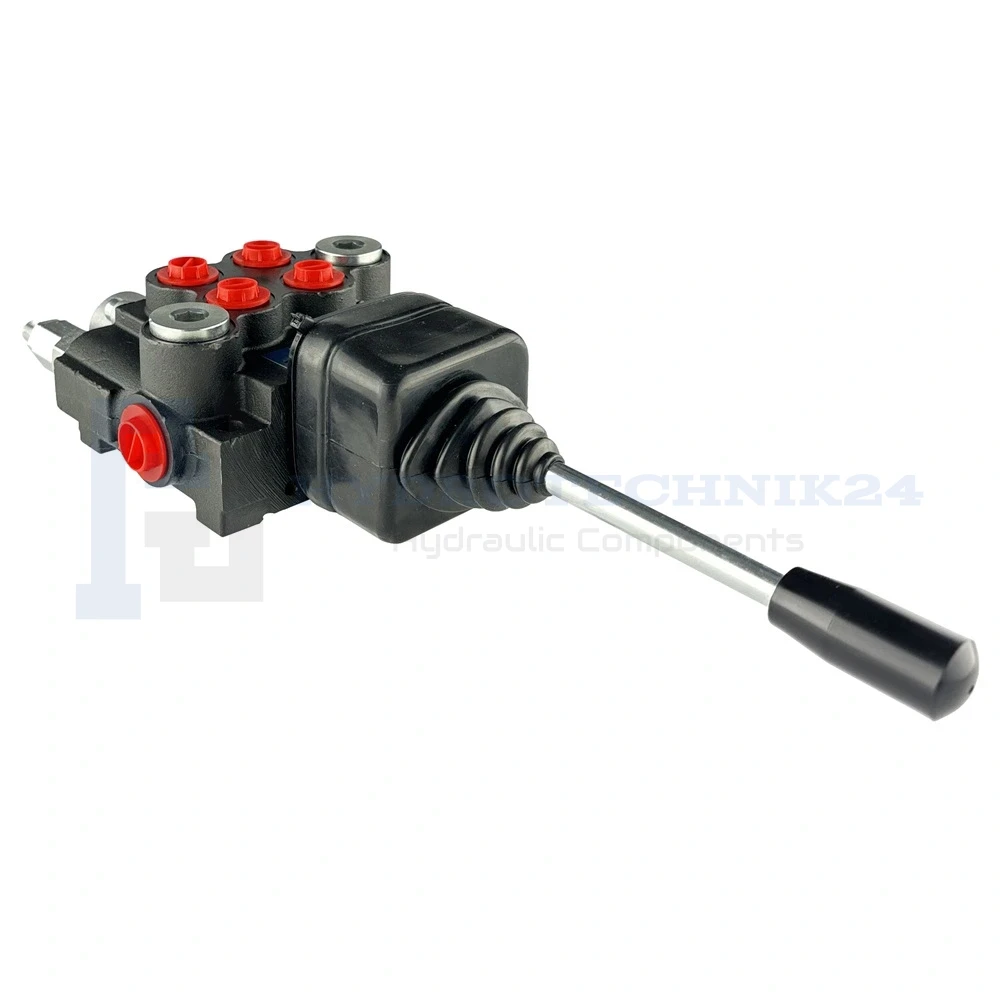

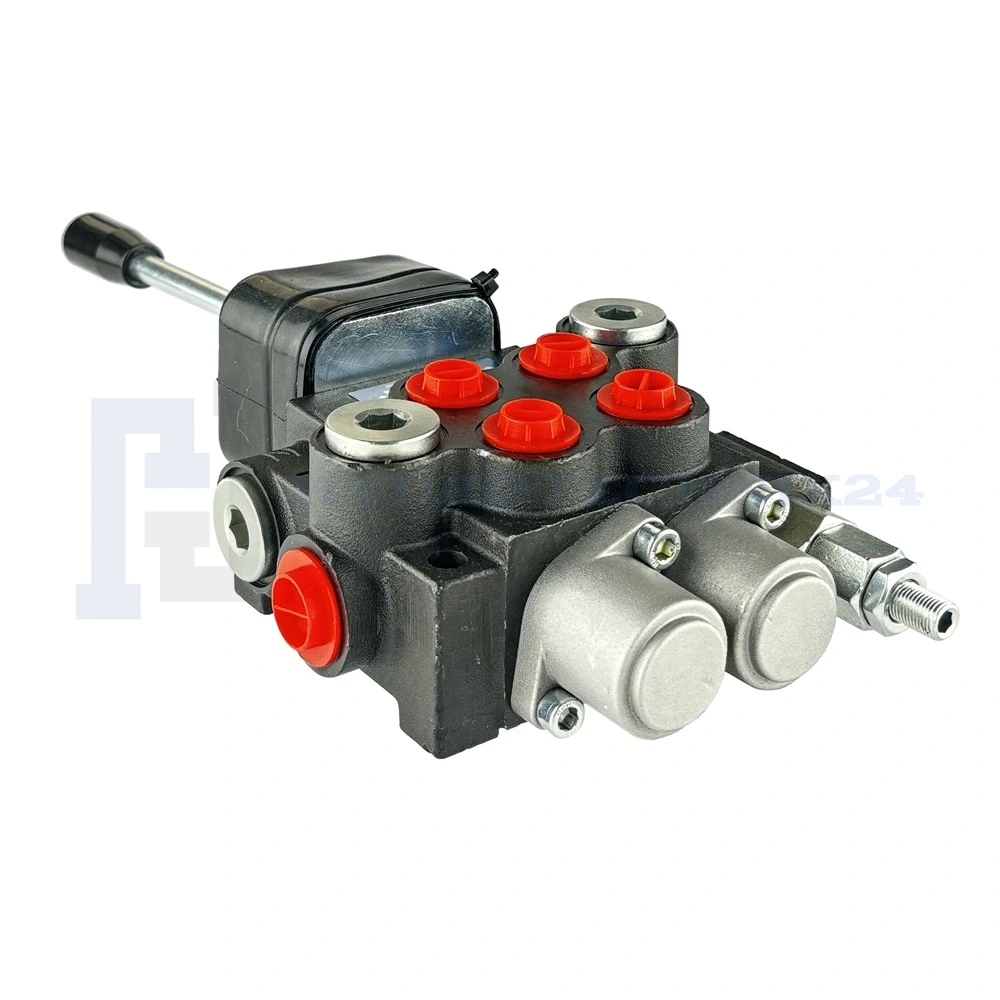

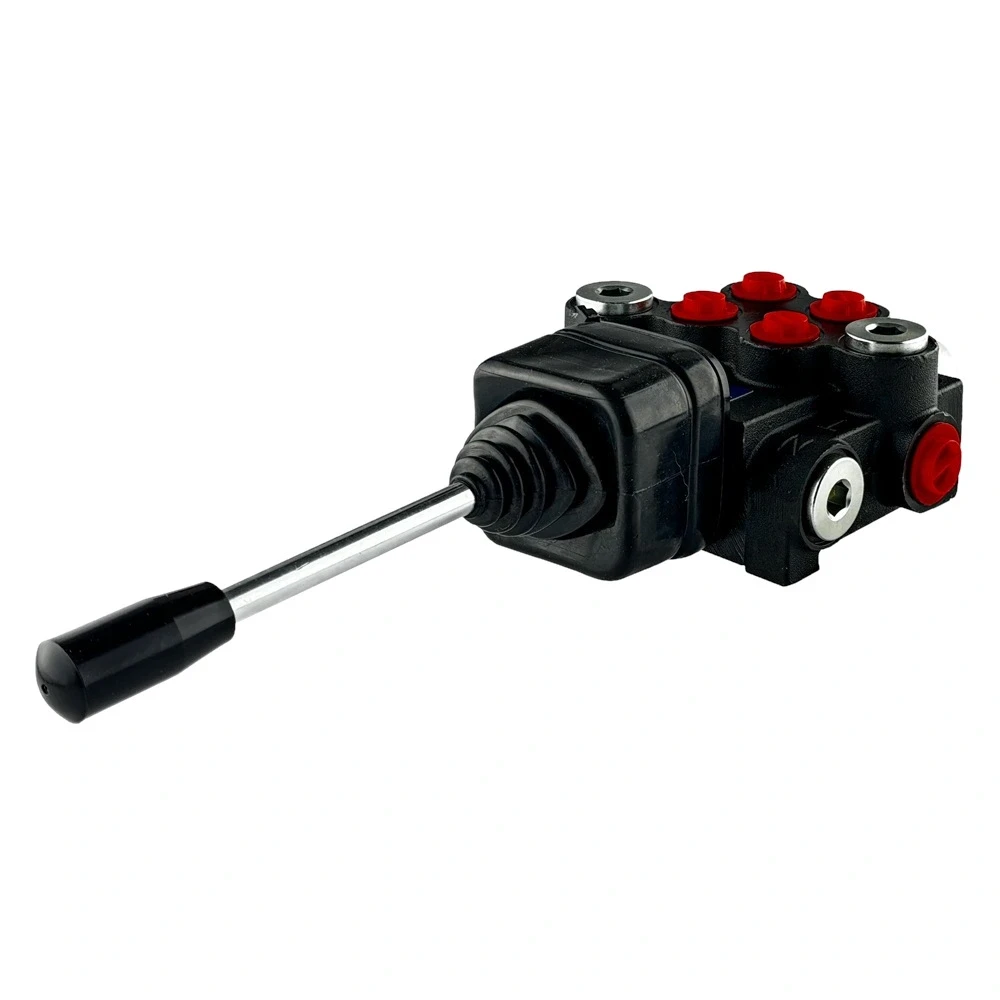

Handsteuerventil 40L 2-fach doppeltwirkend mit Kreuzhebel - HT24

Anwendung:

Der Handsteuerverteiler ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Ölfluss im System: 0 - 40 l/min.
Beispielhafte Ansteuerung: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

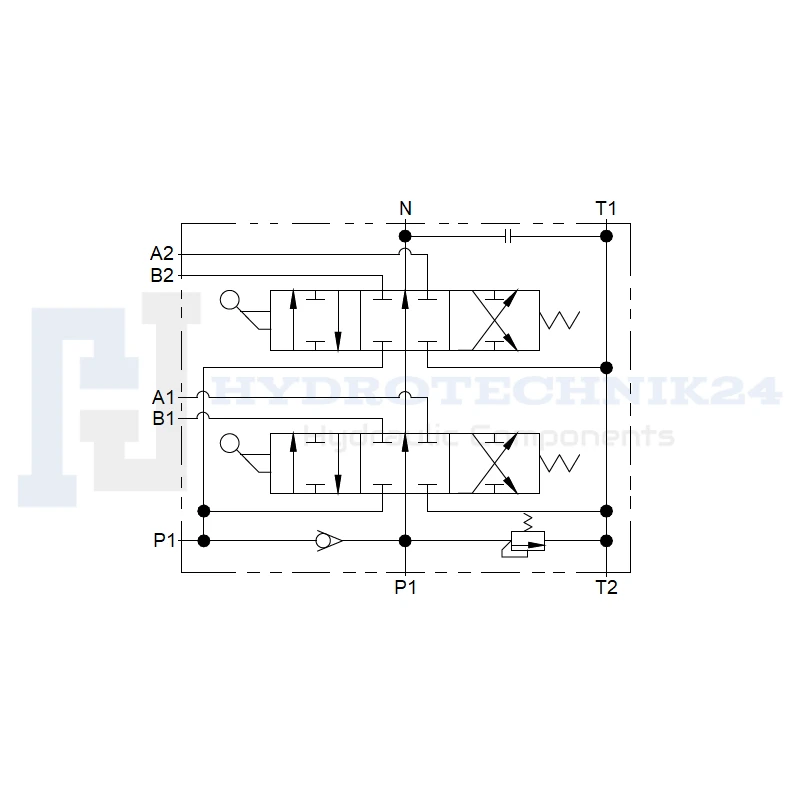

Steuerung:

Joystick mit fünf Positionen (1 - 2 - 0 - 3 - 4), mit Federrückstellung, d. h. er fährt von selbst in die senkrechte Position zurück:
Stellung 0 neutrale (Joystick senkrecht gestellt) Kolbenstange beider Zylinder steht - Öl geht in Überlauf.
Arbeitsstellung 1 (Joystickhebel in Schräglage) Die Kolbenstange des ersten Zylinders gleitet heraus.
Arbeitsstellung 2 (Joystickhebel in diagonaler Rückwärtsstellung) Die Kolbenstange des ersten Zylinders fährt ein.
Arbeitsstellung 3 (Joystickhebel schräg nach links) Die Kolbenstange des zweiten Zylinders gleitet heraus.
Arbeitsstellung 4 (Joystickhebel schräg nach rechts) zweite Kolbenstange fährt ein.

Druckbereich:

Maximaler Druck auf die Versorgung: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

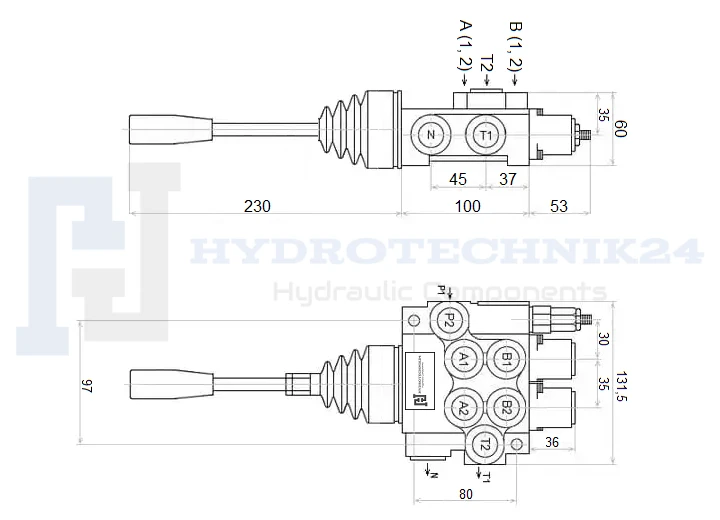

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde

Aus Sicherheitsgründen werden vor dem Versand der Sendung an den Kunden der Kreuzhebel sowie der Hebelbalg des Handsteuerventils demontiert. Die Konstruktion des Handsteuerventils ermöglicht eine sehr schnelle und einfache Montage des gesamten Sets
