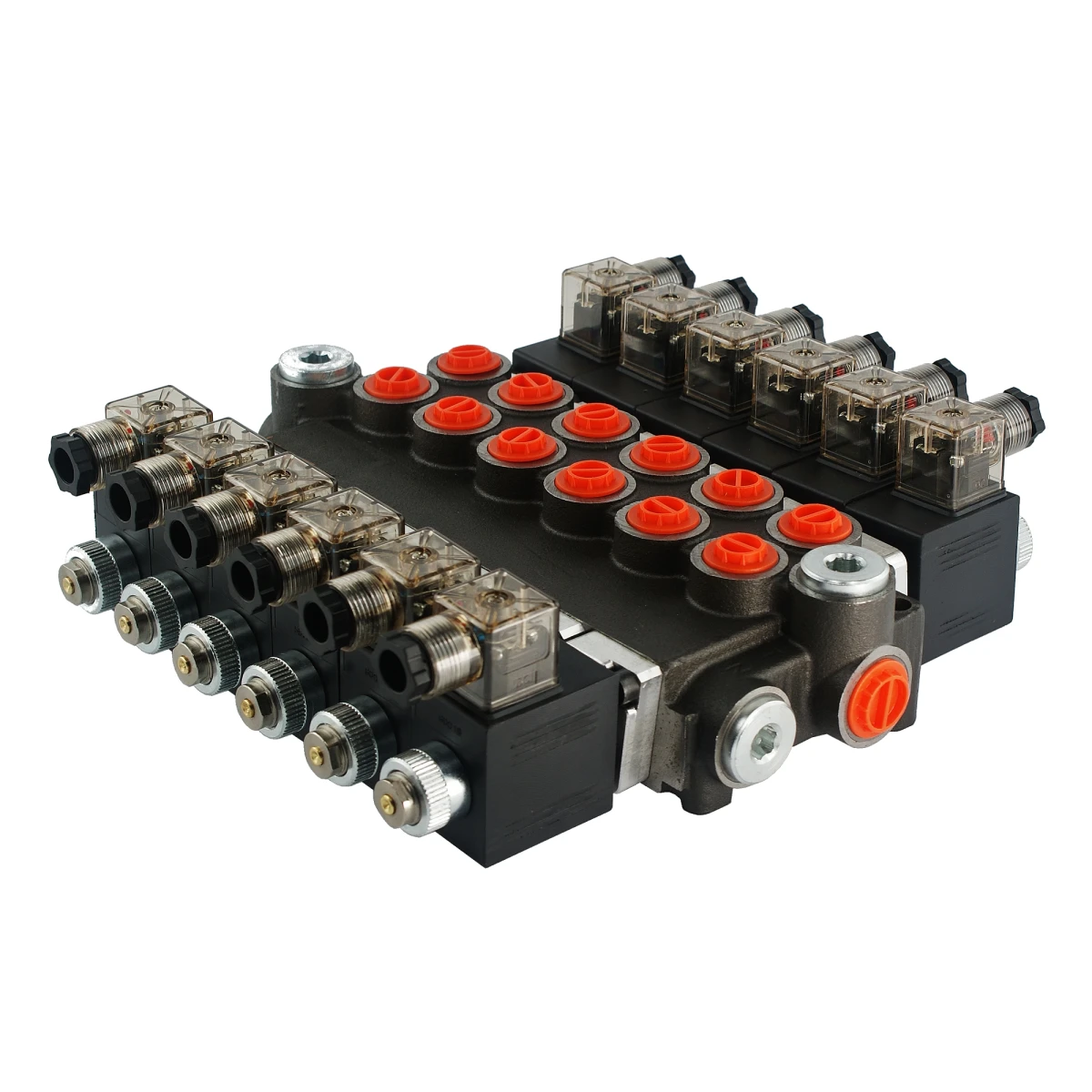

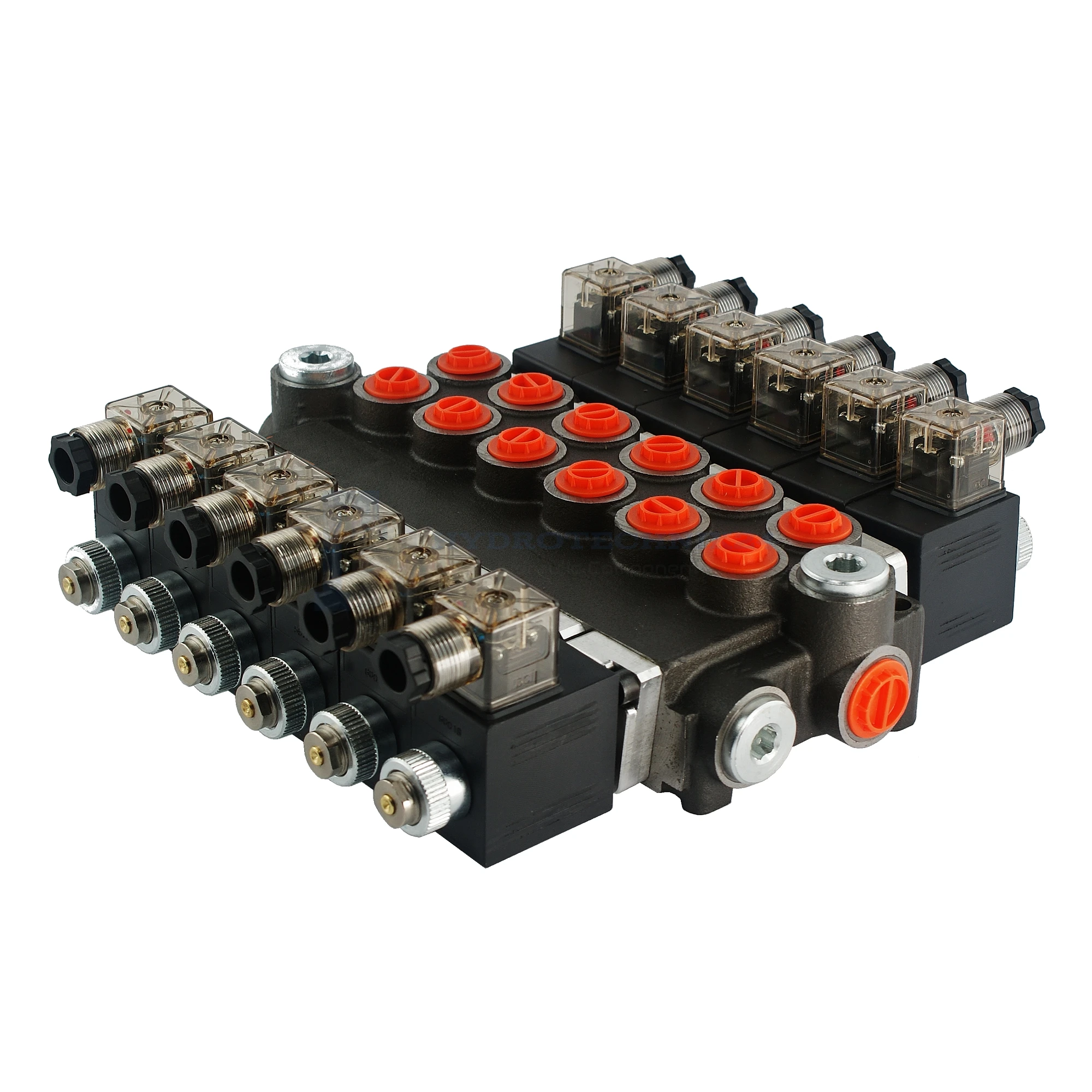

Elektromagnetisches steuerventil 40L 12Volt 6 Sektion doppeltwirkend

Verfügbarkeit: auf Lager

Lieferzeit: 1 - 3 Werktage (in Deutschland)

Delivery: Überprüfen Sie die Liefermethoden.

Bruttopreis: 669,40 €

Regular price:

669.40

The lowest price during 30 days prior to the reduction:

Nettopreis: 562,52 €

Regular price:

The lowest price during 30 days prior to the reduction:

quantity Stk.

product unavailable

zur Wunschliste hinzufügen

Hersteller:

Produktcode/SKU: 41.10.40.060.1

Beschreibung

Anwendung:

Das Wegeventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Inklusive elektrische Steckerset.
Empfohlener Öldurchfluss im System: 0 - 40 l/min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

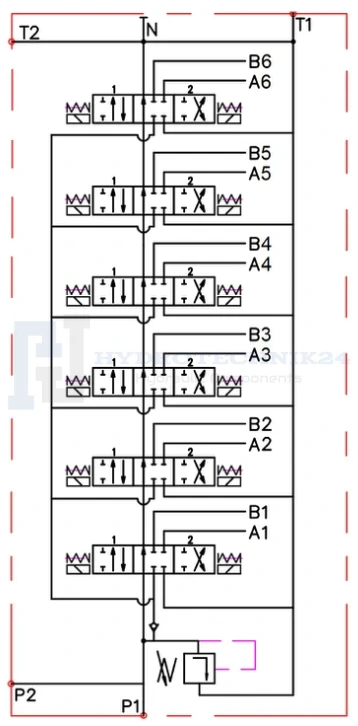

Steuerung:

Alle Dreistellungs-Schieber (1 - 0 - 2), mit Federrückstellung, d. h. er kehrt nach dem Abschalten der Stromversorgung von selbst in die Neutralstellung zurück. Während sich der Schieber in Neutralstellung (0) befindet, fließt das Öl ungehindert durch den Hydrauliksteuerventil in den Rücklaufkanal, die Pumpe arbeitet dann nicht unter Druck und ist entlastet.

Das Funktionsprinzip des Schiebers:

Neutralstellung 0 (die Stromversorgung beider Spulen ist unterbrochen) die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Stromversorgung erfolgt nur an die erste Spule), die Kolbenstange des Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Stromversorgung erfolgt nur an die andere Spule), die Kolbenstange des Hydraulikzylinder fährt ein.

Elektrizität:

Stromversorgung Gleichstrom (DC) 12V
Elektrische Stecker haben Dioden, die leuchten, wenn die Spule mit Strom versorgt wird.

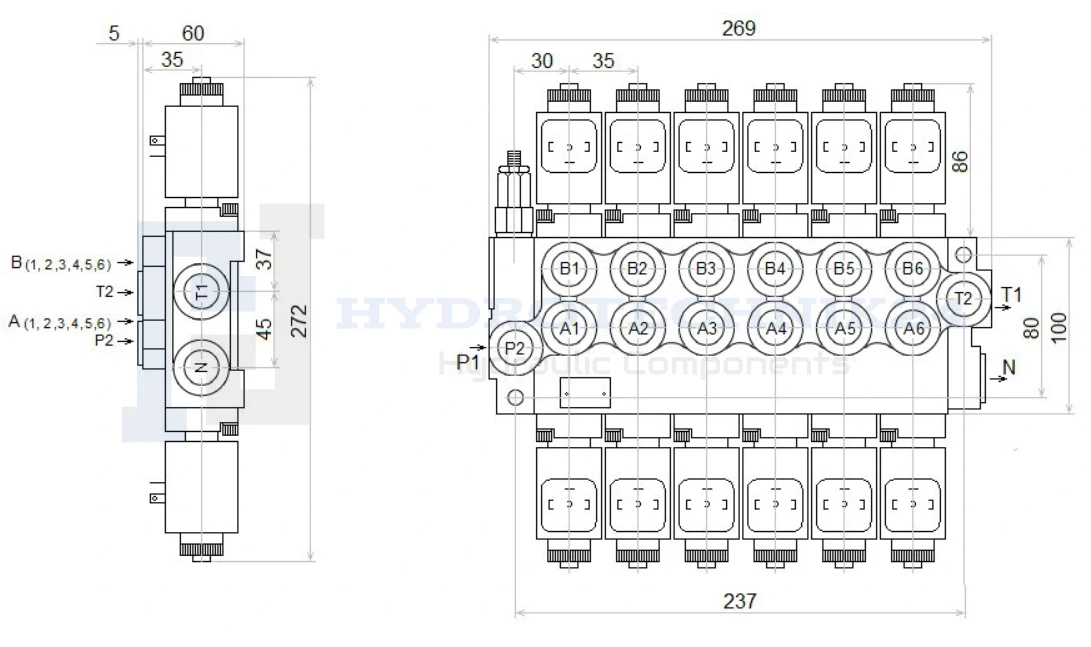

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde

Druckbereich:

Maximaler Druck auf die Versorgung: 250Bar
Maximaler Druck am Rücklauf: 50Bar
Maximaler Druck auf den Abschnitten: 300Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 180 Bar eingestellt. Es wird empfohlen, den korrekten Druck vor der Inbetriebnahme zu überprüfen und einzustellen.

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C
