Handsteuerventil 40L 3-Fach doppeltwierkend mit Hebel und Leine 1m gesteuert

Anwendung:

Das Set ist an verschiedene Maschinentypen angepasst, wie: Land-, Obst-, Forst-, Bau-, Industriemaschinen, Traktoren, Spritzen, Runden, Cyclops, HDS-Lader, Lader, Bagger, Kehrmaschinen und andere hydraulisch gesteuerte Geräte.
Er wird überall dort eingesetzt, wo aus Sicherheitsgründen, besserem Bedienkomfort und Sauberkeitserfordernissen eine Installation des Hydrauliksteuerverteilers außerhalb der Kabine erforderlich ist. Lediglich die Bedieneinheit (in diesem Fall die Leine und der Körper mit dem Hebel) verbleibt in der Kabine.
Ein Hebel direkt neben dem Hydrauliksteuerverteiler ermöglicht eine alternative Steuerung des Hydrauliksystems. Diese Lösung ermöglicht die Steuerung desselben Hydrauliksteuerverteilers von zwei verschiedenen Stellen der Maschine aus.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min
Maximaler Eingangsdruck: 250 bar
Maximaler Rücklaufdruck: 50 bar
Maximaler Druck in Abschnitten: 300 bar
Das Überströmventil ist werkseitig auf 180 bar eingestellt ± 30 bar.

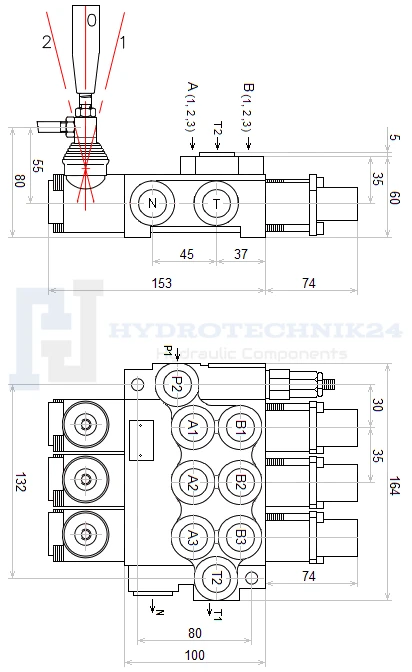

Verbindung:

Innengewinde im Körper:
Stromversorgung: 1/2 ''; zurück: 1/2 ''; Abschnitte: 3/8 ''
Innengewinde des Rohres für das Seil: M16x1,5
Innengewinde am Ende des Schiebers: M6x1,5

Temperatur:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

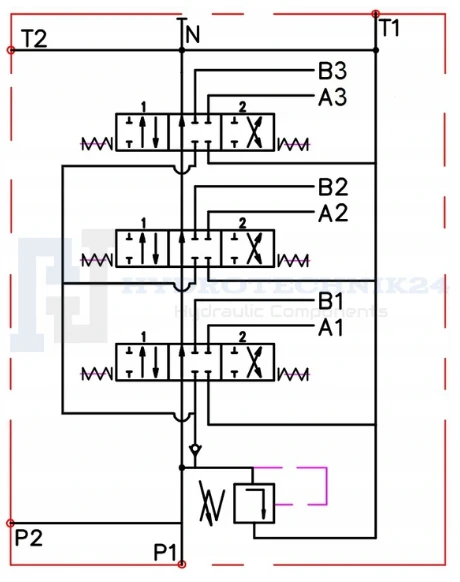

Steuerung und Funktionsprinzip:

Vorbildliche Steuerung: einseitiger oder doppelseitiger Zylinder sowie ein Hydraulikmotor in beide Richtungen.
3-Positionen-Schieber (1 - 0 - 2), auf einer Feder, d. h. er kehrt beim Loslassen des Hebels von selbst in die Neutralstellung zurück.
In Neutralstellung fließt das Öl ungehindert in den Rücklauf, die Pumpe ist entlastet.
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Technische Daten:

Körpermaterial: Kunststoff
Material der Halterungen zur Befestigung an der Basis: verzinkter Stahl
Verteilerschiebersteuerung: in beide Richtungen
Möglichkeit der seriellen Verbindung mit anderen, gleichen Körpern
Gesamtkörperdicke: 49 mm

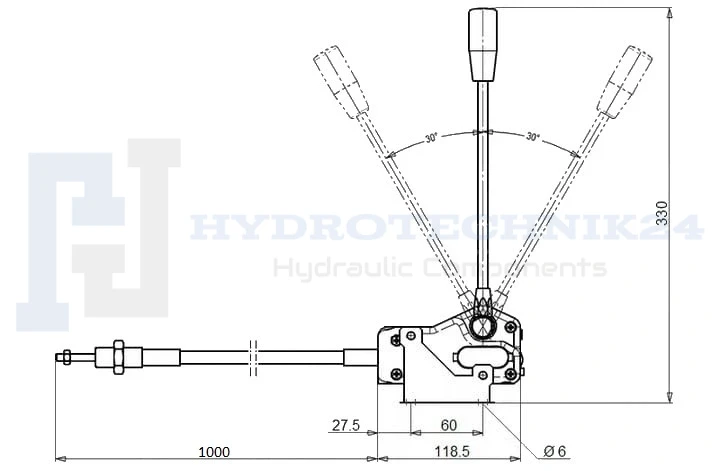

Steuerkabellänge: 1000mm
Außengewinde der Außenhülse Aderendhülse: M16x1,5
Leinende Außengewinde: M6x1,5
