Handsteuerventil 40L 2-Fach doppeltwierkend mit Hebel und Leine 2,5m gesteuert

Anwendung:

Das Set ist an verschiedene Maschinentypen angepasst, wie zum Beispiel: Land-, Obst-, Forst-, Bau-, Industriemaschinen, Traktoren, Spritzen, Runden, Zyklopen, HDS-Lader, Lader, Bagger, Kehrmaschinen und andere hydraulisch gesteuerte Geräte.
Er wird überall dort eingesetzt, wo aus Sicherheitsgründen, besserem Bedienkomfort und Sauberkeitserfordernissen eine Installation des Verteilers außerhalb der Kabine erforderlich ist. Lediglich die Bedieneinheit (hier die Leine und der Joystick) verbleibt in der Kabine.
Direkt am Hydrauliksteuerverteiler angeordnete Hebel ermöglichen eine alternative Steuerung des Hydrauliksystems. Diese Lösung ermöglicht die Steuerung desselben Verteilers von zwei verschiedenen Stellen der Maschine aus.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min
Maximaler Eingangsdruck: 250 bar
Maximaler Rücklaufdruck: 50 bar
Maximaler Druck in Abschnitten: 300 bar
Das Überströmventil ist werkseitig auf 180 bar ± 30 bar eingestellt.
Es wird empfohlen, den Druck vor der Inbetriebnahme zu überprüfen und einzustellen.
Selbsteinstellend, volle Umdrehung 30 bar Wechsel.
Möglichkeit der unabhängigen Regulierung, die volle Umdrehung des Ventils wird um 30 bar geändert

Verbindung:

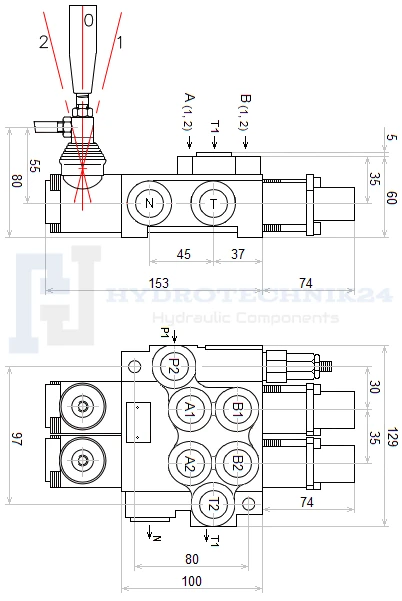

Innengewinde im Körper: Netzteil: 1/2 ''; zurück: 1/2 ''; Abschnitte: 3/8 ''

Temperatur:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

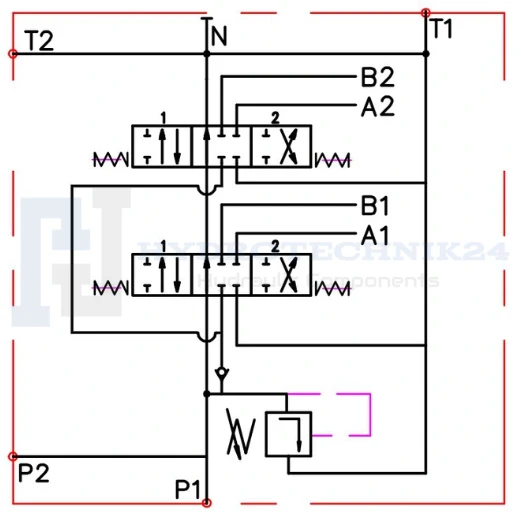

Steuerung und Funktionsprinzip:

Vorbildliche Steuerung: doppeltwierkende Hydraulikzylinder sowie Hydromotoren in beide Richtungen.
3-Positionen-Schieber (1 - 0 - 2), federgelagert, d. h. sie kehren beim Loslassen des Hebels von selbst in die Neutralstellung zurück.
In Neutralstellung fließt das Öl ungehindert in den Rücklauf, die Pumpe ist entlastet.
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

Technische Daten:

Körpermaterial: Kunststoff
Material der Halterungen zur Befestigung an der Basis: verzinkter Stahl
Verteilerschiebersteuerung: in beide Richtungen
Möglichkeit der seriellen Verbindung mit anderen, gleichen Körpern
Gesamtkörperdicke: 49 mm

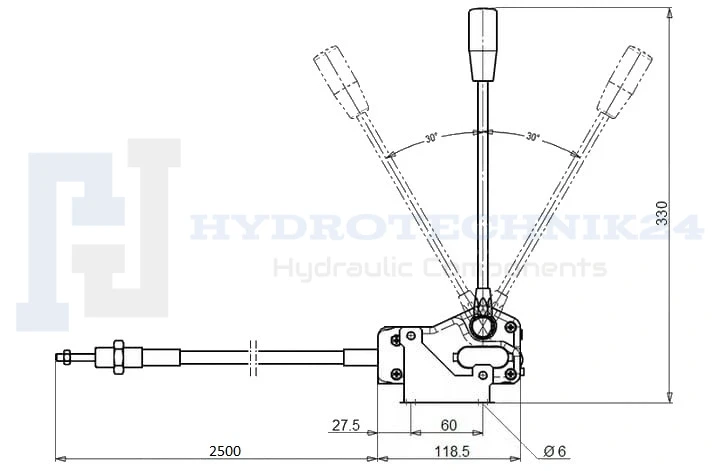

Länge der Steuerleitungen: 2500 mm
Außengewinde der äußersten Panzerung der Leitungen: M16x1,5
Außengewinde des Kabelbinderendes: M6x1,5
