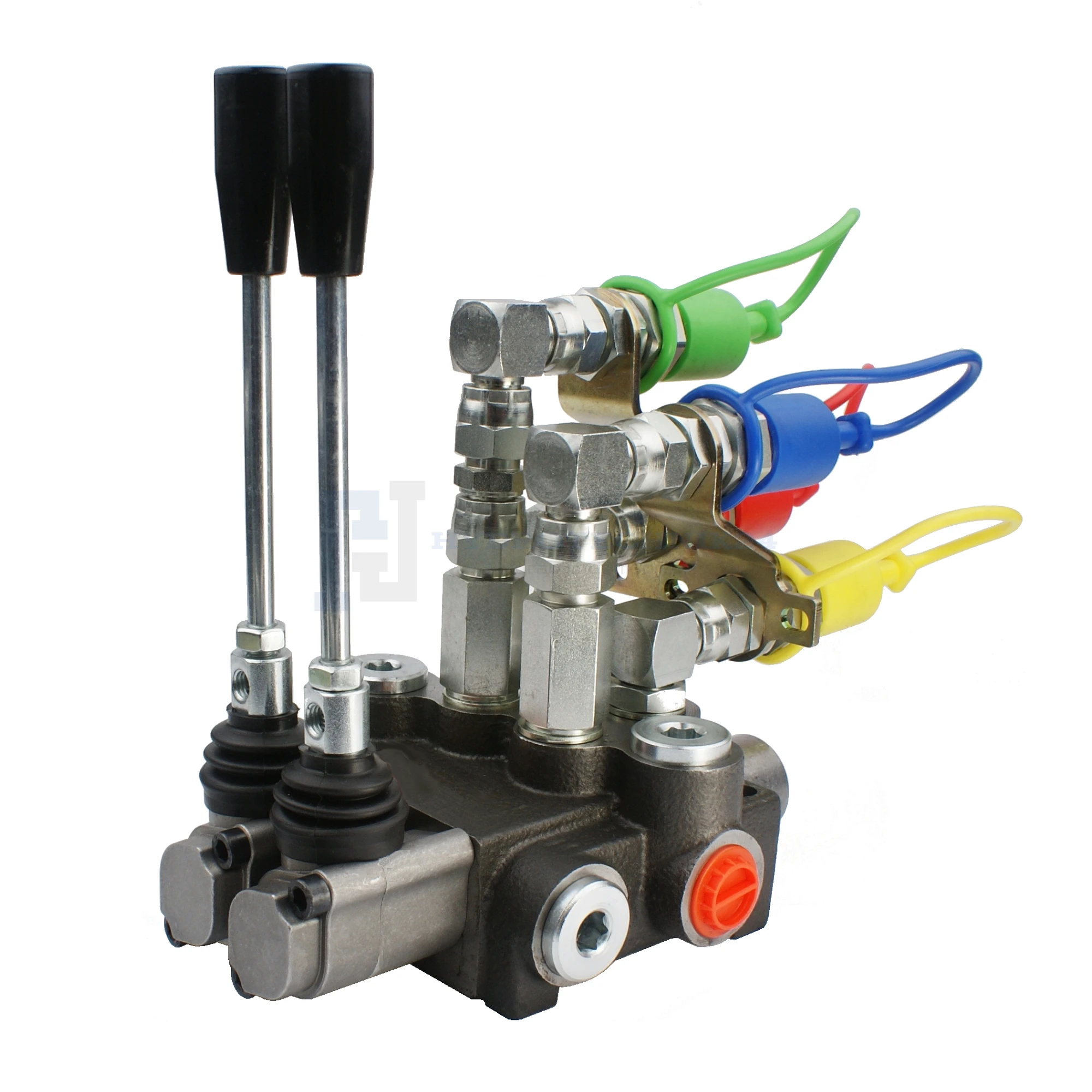

Handsteuerventil 40L 2-Fach mit kompletten kupplungsstecker BG3

Anwendung:

Das Handhebelventil ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l / min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend.
Möglichkeit der seriellen Verbindung zum vorhandenen System (Druckhülse erforderlich).

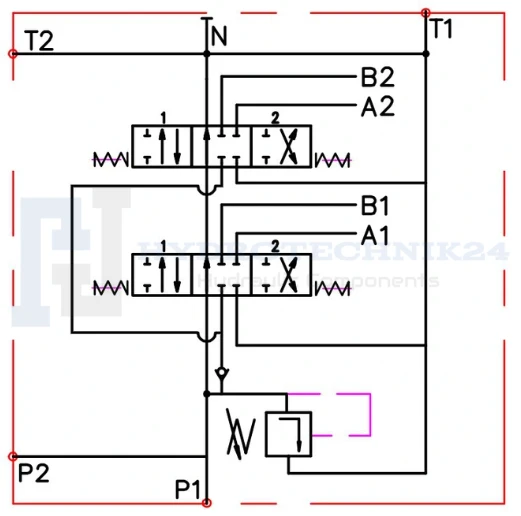

Steuerung:

Beide Dreistellungshebel (1 - 0 - 2), mit Federrückstellung, d.h. er kehrt von selbst in die senkrechte Position zurück:
Nullstellung 0 (Hebel senkrecht), die Kolbenstange des Hydraulikzylinder steht - das Öl geht zum Überlauf.
Arbeitsstellung 1 (Hebel schräg nach vorne gestellt), die Kolbenstange des Hydraulikzylinder fährt aus.
Arbeitsstellung 2 (Hebel schräg nach hinten stellen), die Kolbenstange des Hydraulikzylinder fährt ein.

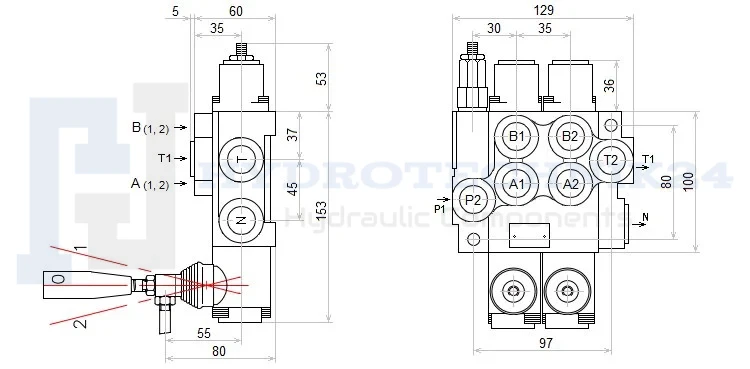

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): Kupplungsstecker BG3
Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde

Druckbereich:

Maximaler Druck bei der Versorgung: 250 Bar
Maximaler Druck bei der Rückführung: 50 Bar
Maximaler Druck bei Abschnitten: 300 Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 ° C bis +60 ° C
Zulässige Öltemperatur: -15 ° C bis +80 ° C.
