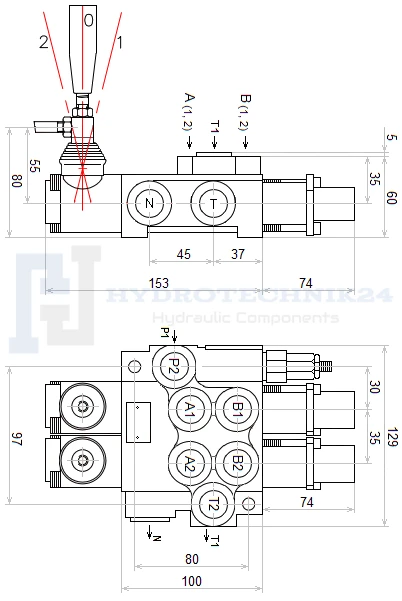

Handsteuerventil 40L 2-Fach doppeltwierkend mit Hebel und Joystick gesteuert Bowdenzüge 2,5m

Anwendung:

Anpassung an Maschinen wie: Land-, Obst-, Forst-, Bau-, Industriemaschinen, Traktoren, Spritzen, Runden, Zyklopen, hydraulischen Ladern, hydraulischen Ladern, Ladern und Baggern. Er wird überall dort eingesetzt, wo aus Sicherheitsgründen, besserem Bedienkomfort und Sauberkeitserfordernissen eine Installation des Hydrauliksteuerverteilers außerhalb der Kabine erforderlich ist. Lediglich die Bedieneinheit (in diesem Fall die Bowdenzuge mit dem Joystick) verbleibt in der Kabine. Direkt am Hydrauliksteuerverteiler angeordneter Hebel, z. B. zur Steuerung des Hydrauliksystems. Die Lösung, um den gleichen Teiler von zwei verschiedenen Stellen der Maschine aus bedienen zu können

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l/min
Maximaler Eingangsdruck: 250 bar
Maximaler Rücklaufdruck: 50 bar
Maximaler Druck in Abschnitten: 300 bar
Das Überströmventil ist werkseitig auf 180 bar eingestellt ± 30 bar.

Verbindung:

Pumpenversorgung (P): BSP 1/2'' Innengewinde
Zurück zum Tank (T): BSP 1/2'' Innengewinde
Ausgang an Sektionen (A, B): BSP 3/8'' Innengewinde

Temperatur:

Zulässige Umgebungstemperatur: -40 C bis +60 C
Zulässige Öltemperatur: -15 C bis +80 C

Steuerung und Funktionsprinzip:

Vorbildliche Steuerung: doppeltwierkende Hydraulikzylinder sowie ein Hydraulikmotor in beide Richtungen.
3-Positionen-Schieber (1 - 0 - 2), auf einer Feder, d. h. er kehrt beim Loslassen des Hebels von selbst in die Neutralstellung zurück.
In Neutralstellung fließt das Öl ungehindert in den Rücklauf, die Pumpe ist entlastet.
Möglichkeit der seriellen Anbindung an das bestehende System (Druckhülse erforderlich).

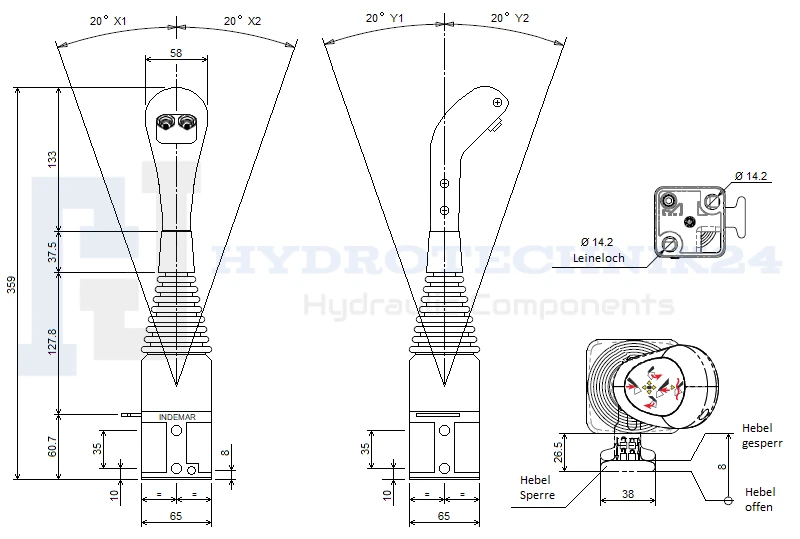

JOYSTICK STEUERT DIE SEKTIONEN IM HYDRAULIKSTEUERVENTIL

Technische Daten:

Joystick-Verbindungssystem mit Leinen: auf Kugeln
Körpermaterial: strapazierfähiger Kunststoff
Steuerung des ersten Abschnitts: Links-Rechts-Bewegung des Griffs
Steuerung des zweiten Abschnitts: Vorwärts-Rückwärtsbewegung des Griffs
Anzahl der elektrischen Tasten: KEINE
Hebelbewegungssperre: JA

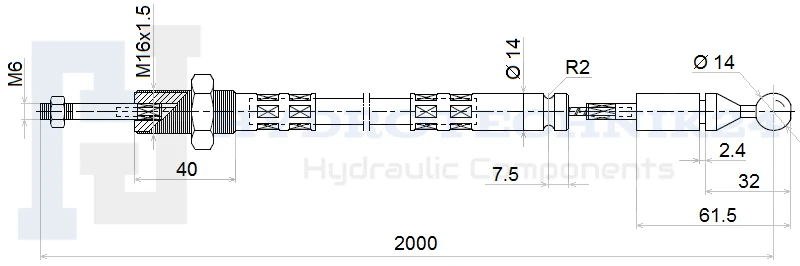

LEINE ZUM VERBINDEN DES JOYSTICKS MIT HANDSTEUERVENTIL

Länge der Steuerleitungen: 2500 m
Leinearmierungsmaterial: Kunststoff
Material der Crimps und Leinenden: verzinkter Stahl
