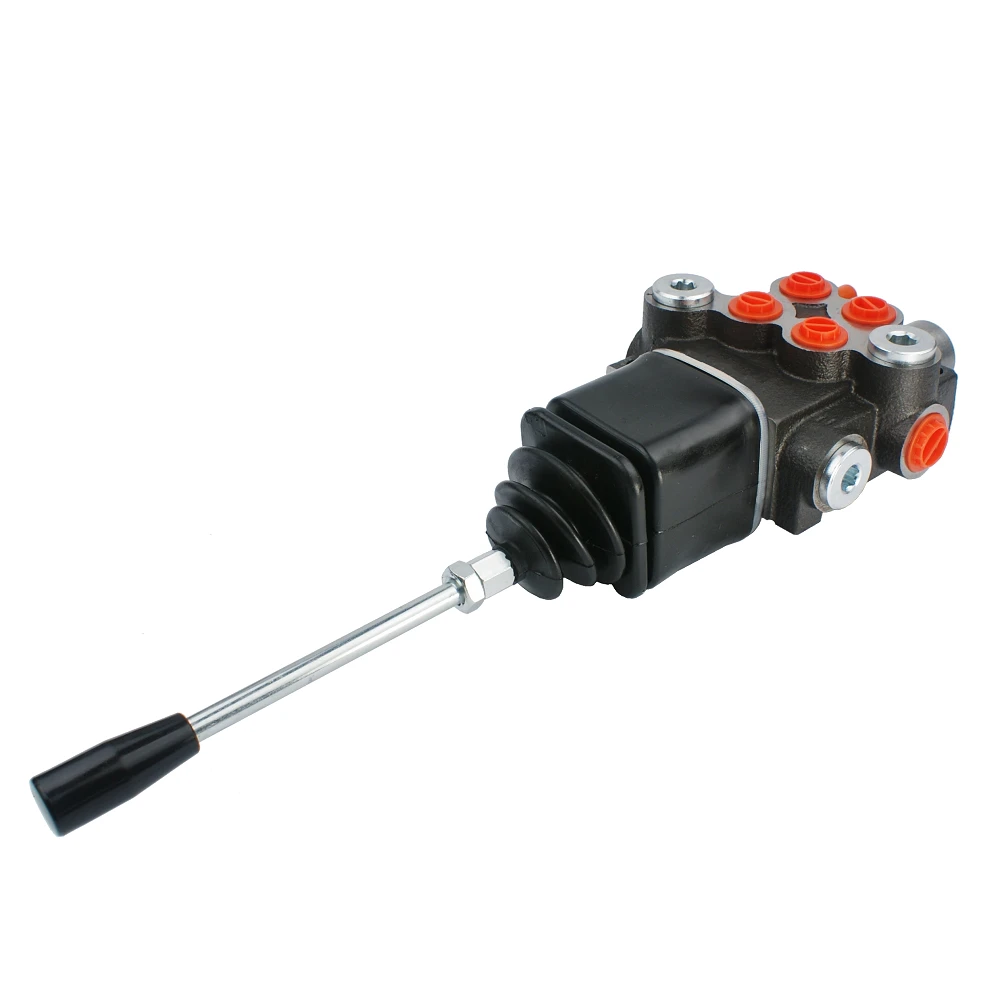

Handsteuerventil 40L 2-Fach 1xDoppeltwirkend 1xDoppeltwirkend für Schwimmstellung durch Kreuzhebel gesteuert

Anwendung:

Das Handsteuerverteiler ist an verschiedene Maschinentypen angepasst wie: Landmaschinen, Traktoren, Spritzen, HDS-Lader, Baumaschinen, Lader, Bagger, Kehrmaschinen, Industriemaschinen und andere hydraulisch gesteuerte Geräte.

Technische Daten:

Empfohlener Öldurchfluss im System: 0 - 40 l / min.
Steuerungsbeispiel: Hydraulikzylinder doppeltwirkend.
Möglichkeit der seriellen Verbindung zum vorhandenen System (Druckhülse erforderlich).

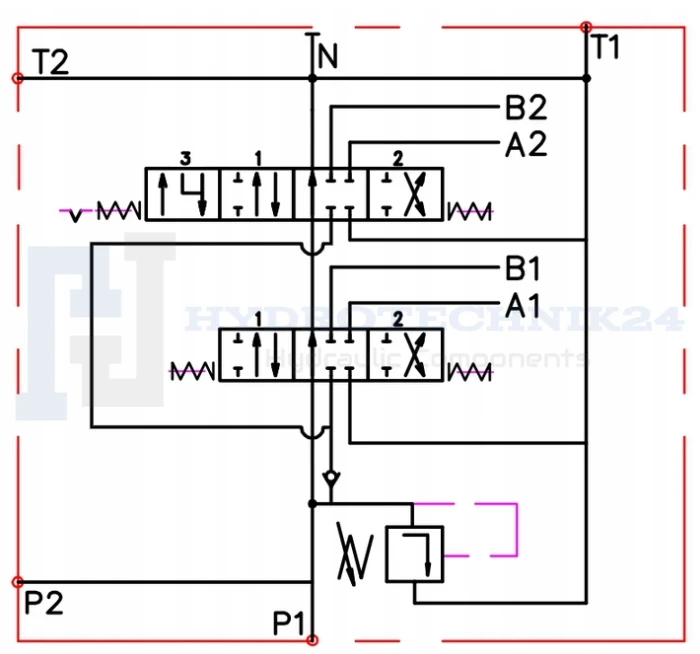

Steuerung:

Joystick mit sechs Positionen (1 - 2 - 0 - 3 - 4 - 5), mit Federrückstellung, d. h. er fährt von selbst in die senkrechte Position zurück:
Stellung 0 neutrale (Joystick senkrecht gestellt) Kolbenstange beider Zylinder steht - Öl geht in Überlauf.
Arbeitsstellung 1 (Joystickhebel in Schräglage) Die Kolbenstange des ersten Zylinders gleitet heraus.
Arbeitsstellung 2 Schwimmstellung mit Raste (Hebel in der vorderen Position), die Kolbenstange des Stellantriebs ist lose, fährt frei aus und unter Einfluss der einwirkenden Kräfte.
Arbeitsstellung 3 (Joystickhebel in diagonaler Rückwärtsstellung) Die Kolbenstange des ersten Zylinders fährt ein.
Arbeitsstellung 4 (Joystickhebel schräg nach links) Die Kolbenstange des zweiten Zylinders gleitet heraus.
Arbeitsstellung 5 (Joystickhebel schräg nach rechts) zweite Kolbenstange fährt ein.

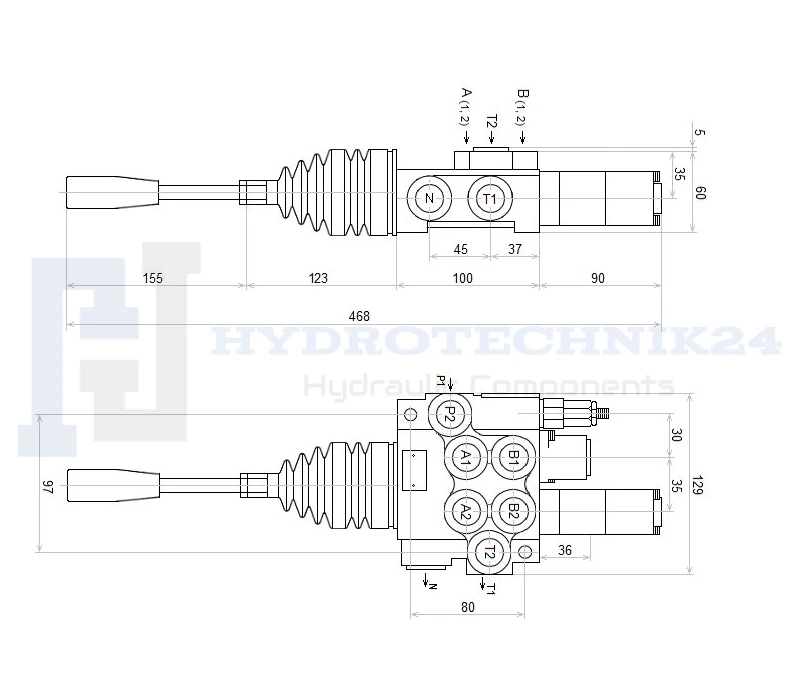

Verbindung:

Anschlussgewinde P (Hydraulikpumpe): 1/2" Innengewinde
Anschlussgewinde T (Rücklauf/Öltank): 1/2" Innengewinde
Anschlussgewinde A und B (Hydraulikzylinder): 3/8" Innengewinde
Anschlussgewinde N (Druckweiterführung): 1/2" Innengewinde

Druckbereich:

Maximaler Druck bei der Versorgung: 250 Bar
Maximaler Druck bei der Rückführung: 50 Bar
Maximaler Druck bei Abschnitten: 300 Bar
Druckbegrenzungsventil (DBV) ist werkseitig auf 175 Bar eingestellt

Empfohlener Öltemperaturbereich:

Zulässige Umgebungstemperatur: -40 ° C bis +60 ° C
Zulässige Öltemperatur: -15 ° C bis +80 ° C.
