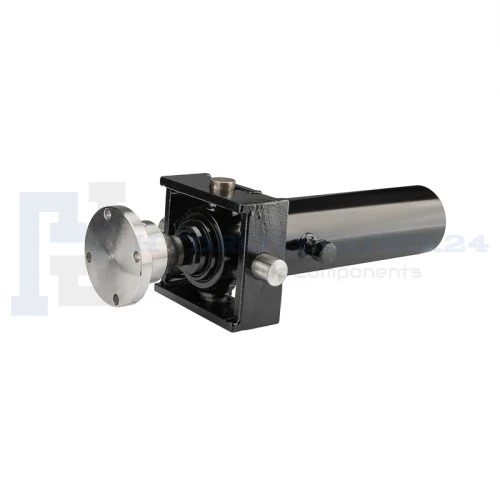

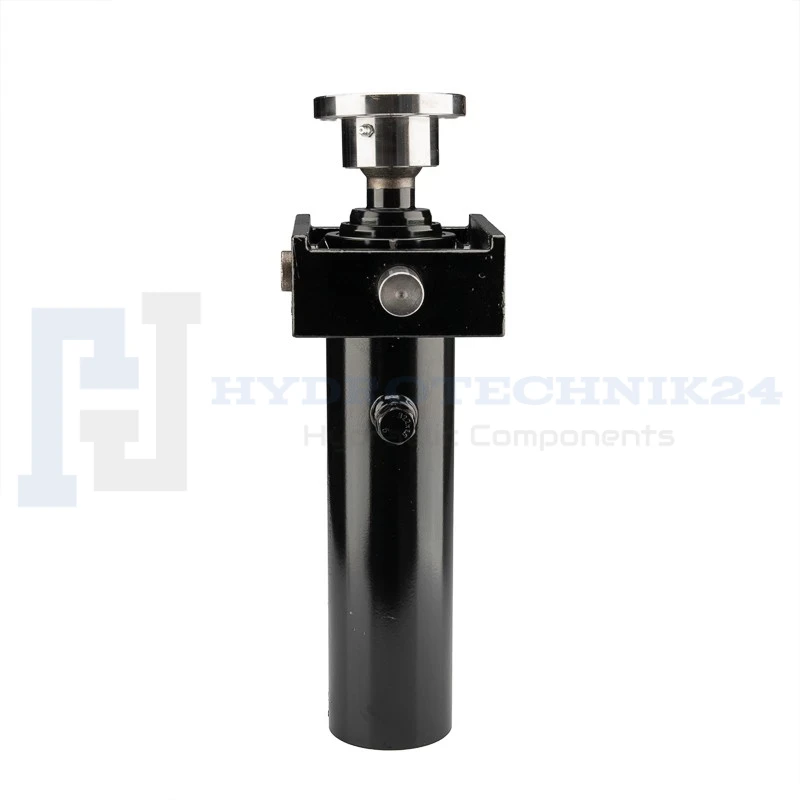

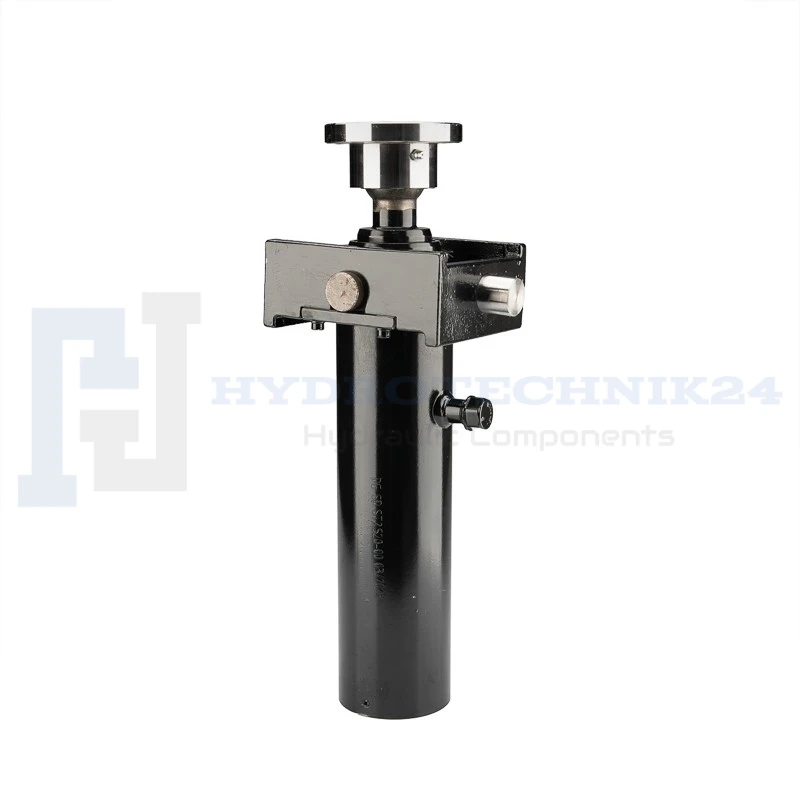

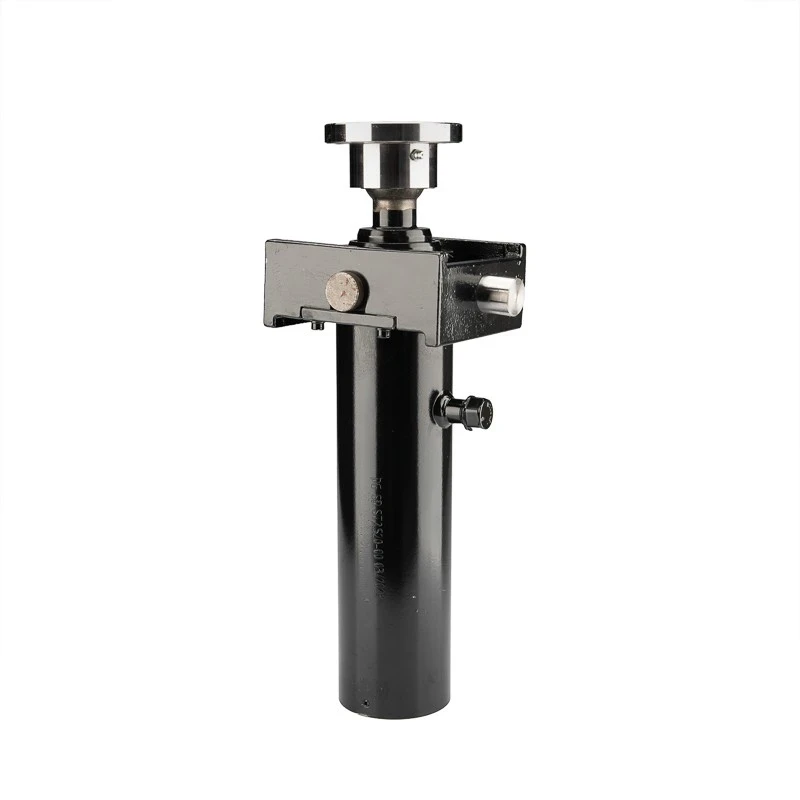

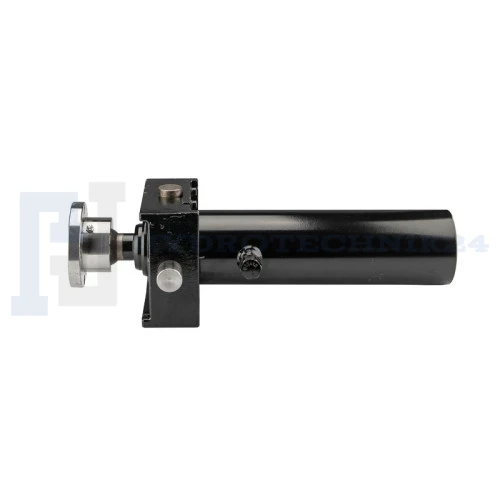

Teleskopzylinder 2-stufig Ø75/60mm 520mm Hub mit Kugelpfanne

Teleskopzylinder 2-stufig Ø75/60mm 520mm Hub mit Kugelpfanne

2-stufiger hydraulischer Teleskopzylinder mit den Stufendurchmessern Ø75/60 mm und einem Gesamthub von 520 mm. Der Zylinder ist hauptsächlich für landwirtschaftliche Anhänger des Typs D-35 mit seitlicher Kippfunktion vorgesehen, bei denen zwei Zylinder dieser Bauart eingesetzt werden.

Der Teleskopzylinder kann auch beim Bau oder bei der Reparatur anderer Anhänger mit vergleichbaren konstruktiven Anforderungen eingesetzt werden. Durch die Teleskopbauweise wird ein Hub von 520 mm bei einer eingefahrenen Länge von 437 mm erreicht.

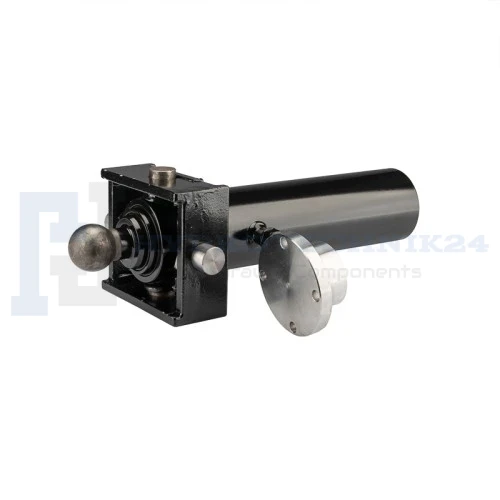

Zum Lieferumfang gehört eine Kugelpfanne zur Befestigung des Zylinders.

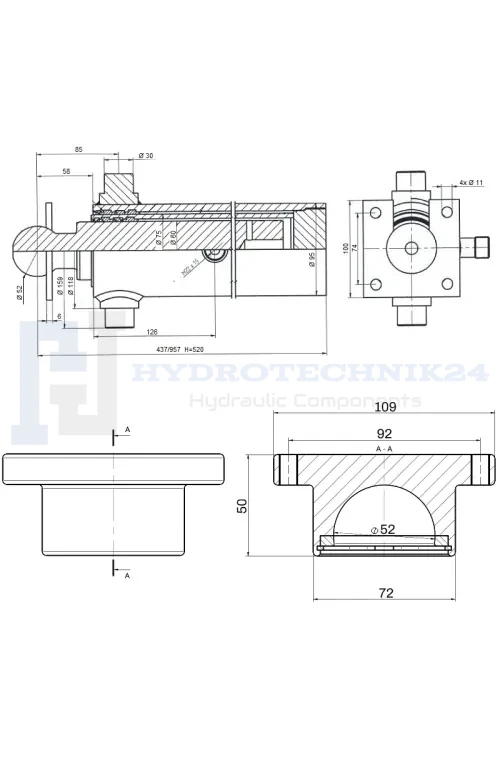

Allgemeine Informationen

• Ausführung: einfachwirkender Teleskopzylinder
• Anzahl der Stufen: 2
• Stufendurchmesser: Ø75 / Ø60 mm
• Hub: 520 mm
• Länge eingefahren: 437 mm
• Länge vollständig ausgefahren: 957 mm
• Ölbedarf: 2 l
• Hydraulikanschluss: Flachanschluss mit Gewinde M22x1,5
• Kugelpfanne: im Lieferumfang enthalten

Betriebsparameter

• Maximale Geschwindigkeit der Teleskopstufen: 0,5 m/s
• Maximaler Betriebsdruck: 16 MPa (160 bar)
• Ansprechdruck / Startdruck: 0,5 MPa (5 bar)
• Betriebstemperaturbereich: -15°C bis +80°C
• Betriebsmedium: Hydrauliköl auf Mineralölbasis
• Ölviskosität: 10–300 cSt

Hilfreiche Daten bei der Auswahl eines Hydraulikzylinders für die Kippbehälter:

• Max. Gewicht der losen Fracht + Ladekiste (12MPa): 3,5T
• Max. Gewicht der losen Fracht + Ladekiste (16MPa): 4,6T

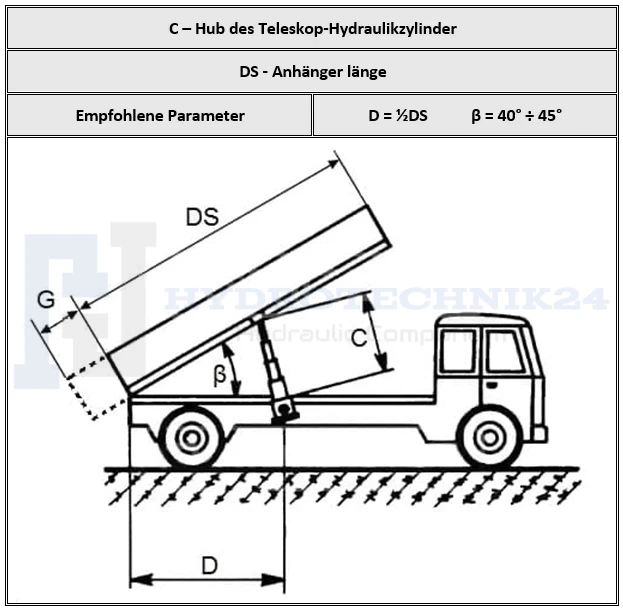

• maximaler Abstand vom Betätiger zum Scharnier (D): 750mm
• Länge der Kiste beim Kippen nach hinten (DS): 1500mm
• Möglichkeit, die Kiste zu verlängern, indem sie über die Scharniere (G) hinausgeschoben wird.

Hubkräfte je nach Stufe 120/ 160bar (T):

• 1. Stufe: Hubkraft = 5,4T bei 120bar, Hubkraft = 7,2T bei 160bar Stufen-Ø = 75mm
• 2. Stufe: Hubkraft = 3,5T bei 120bar, Hubkraft = 4,6T bei 160bar Stufen-Ø = 60mm

Gut zu wissen

• Hydraulische Teleskopzylinder bestehen aus mehreren Zylinderstufen mit jeweils kleiner werdendem Durchmesser, die ineinander montiert sind und nacheinander ausfahren. Auf diese Weise lässt sich bei kurzer eingefahrener Zylinderlänge ein großer Hub erzielen.
• Bei einfachwirkenden Teleskop-Hydraulikzylindern wirkt Drucköl auf einer Seite, wodurch die einzelnen Zylinderstufen ausgefahren werden. Das Einfahren erfolgt unter dem Einfluss einer äußeren Kraft, meistens durch das Eigengewicht der Kippmulde des Anhängers.
• Ölzufluss und Ölrücklauf erfolgen über dieselbe Hydraulikleitung. Die Richtung des Ölflusses wird vom Maschinenbediener über ein Hydraulik-Steuerventil gesteuert.
• Der empfohlene Neigungswinkel der Ladefläche beim Entladen sollte etwa 40–45° betragen. Der Einbauort des Zylinders sollte sich im mittleren Bereich der Ladeflächenlänge befinden.
